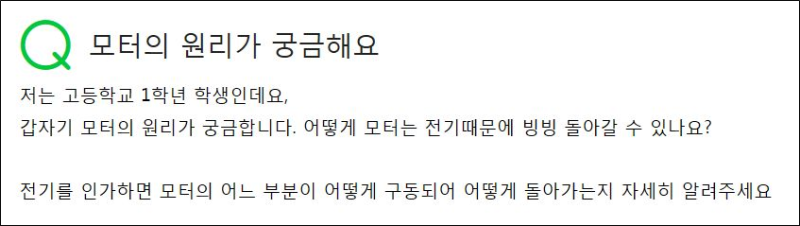

네이버 지식인에게 모터의 원리를 치면 짠!저렇게 궁금한 사람이 있다는 거 ㅎㅎ 사실 저도 궁금해서 여기저기 찾아서 정리해봤어요.
모터 또는 전동기라고 불리는 제품은 우리 주변에 흔히 있고 꼭 필요한 전자 부품입니다.정확히 무엇을 의미하고 어떻게 구동되는지 정확히 아는 사람은 많지 않습니다.산업용으로 사용되는 공조장치, 펌프, 프레스기뿐만 아니라 가정용 선풍기, 세탁기 등 많은 용도로 사용되는 모터에 대해 알아봅니다.구글에서 모터를 검색하면 이렇게 종류도 많고 크기도 다양한 모터를 볼 수 있습니다.
네이버 사전에 따르면 모터는 다음과 같이 정의됩니다.전력을 받아 회전하고 그 축에 회전력을 발생시키는 동력기계. 공급되는 전기방식에 따라 직류용·단상교류용·삼상교류용 등이 있는 즉, 전기를 이용하여 회전력을 발생시키는 동력기계입니다. 이 모터는 크게 직류전기를 사용하는 DC모터와 교류전기를 사용하는 AC모터로 나뉩니다.직류와의 교류가 무엇인지 모르면 아래를 클릭!
인기글
직류(DC)와 교류(AC) 전류란 무엇일까.전기에 대해 알고 싶을 때 가장 기초가 되는 것 중 하나가 직류와 교류입니다.직류(Direct Current), …blog.naver.com

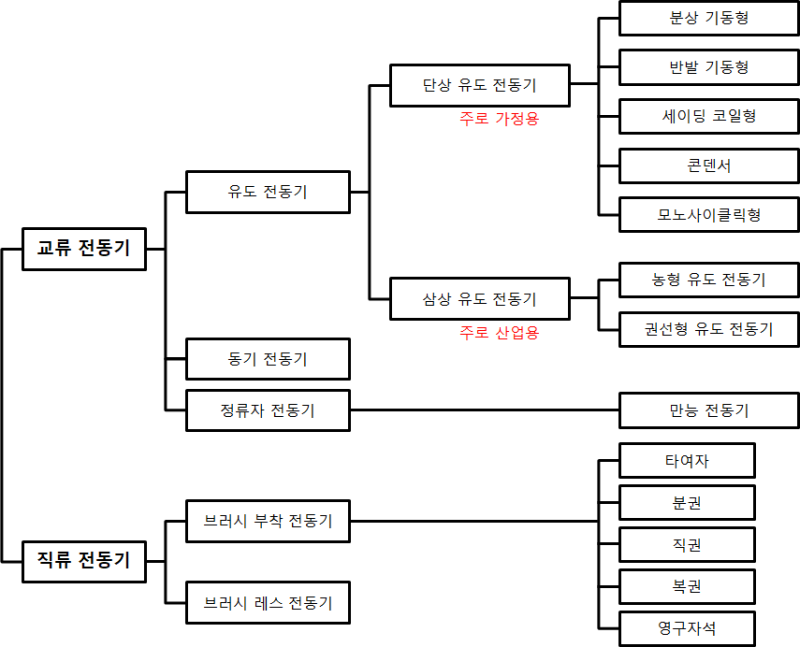

모터는 아래 그림과 같이 구동 원리에 따라 분류됩니다. 모터 분류
모터는 아래 그림과 같이 구동 원리에 따라 분류됩니다. 모터 분류
자기장 내 도선에 전류가 흐르면 힘을 받습니다!! 그림출처: http://newdle.noonnoppi.com/viewImage.aspx?data_foo=2&enid=15128 프레이밍의 왼손 법칙이란 자기장 안에 있는 도선에 전류가 흐를 때 자기장의 방향과 도선에 흐르는 전류의 방향으로 도선이 받는 힘의 방향을 알 수 있는 규칙으로 왼쪽 선의 감지를 자기장의 방향, 가운데 손가락을 전류의 방향으로 했을 때 엄지손가락이 가리키는 방향이 도선이 받는 힘의 방향이 되는 것을 말합니다. 위 원리가 기초가 되어 DC(직류)모터가 돌아가게 되며 개념도는 아래와 같습니다.자기장 내 도선에 전류가 흐르면 빙글빙글 돌아요. 위에 그림을 보시면 브러쉬가 붙어있는데 이점 주의하셔서 아래 영상을 한번 봐주세요!DC 모터 구동 원리에 관한 영상이며, 매우 자세하게 설명되어 있습니다.브러시가 달린 직류 전동기는 전기 공급원과 전류가 흐르는 도선을 브러시로 연결하여 회전 마찰에 의한 열 발생 및 브러시 마모의 문제가 있습니다. 이를 해결하기 위해 개발된 것이 브러시리스 전동기입니다.BLDC모터브러시리스 모터, BLDC 모터라고도 불리는 이 녀석은 회전자가 자석으로 되어 있어 반도체에 의해 통제하는 전류공급기가 도선으로 흐르는 전류를 통제하여 자기장의 위치를 바꾸어 회전자가 회전하도록 합니다… 이게 무슨 뜻일까… 아래 영상을 보시면 더 알기 쉬울 것입니다.브러쉬가 없으니 당연히 수명이 더 길겠죠.이것으로 DC 모터 리뷰를 끝내고, 다음은 AC 모터, 유도 전동기에 대해 알아보겠습니다!깡충깡충
